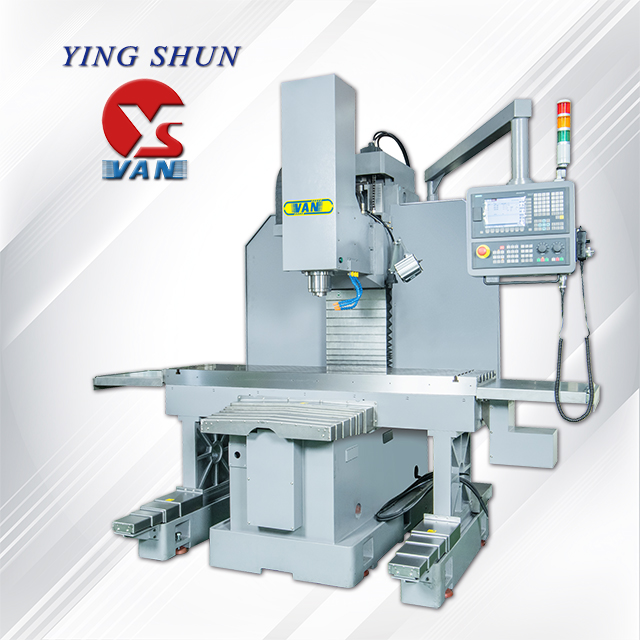

MÁY PHAY GIƯỜNG CNC MODEL YSM-VB1600
YSM-VB1600 là dòng máy phay giường CNC Ying Shun/VAN Đài Loan, phù hợp gia công chi tiết cơ khí cỡ vừa đến lớn cần hành trình X 1600mm và bàn máy dài 1900mm. Máy hỗ trợ tùy chọn bộ điều khiển FANUC, Siemens, Syntec hoặc Fagor, trục chính BT40/BT50 và bàn máy tùy chọn 2200x450mm.
Các tính năng kỹ thuật máy phay giường CNC model YSM-VB1600
Bộ điều khiển FANUC/SIEMENS/SYNTEC/FAGOR
Bộ phận chính được đúc từ gang meehanite
Biến tần loại YASKAWA VFD
Trục X/Y/Z với động cơ servo (trục Z có phanh)
Trục X/Y/Z sử dụng vít bi đôi
Thông số kỹ thuật máy phay giường CNC model YSM-VB1600
Model | Đơn vị | YSM-VB1600 |
Hành trình | ||
Hành trình theo chiều dọc | mm | 1600 (tùy chọn: 1800/2000) |
Hành trình theo chiều ngang | mm | 550 |
Hành trình theo chiều đứng | mm | 500 |
Đường dẫn trượt trục X/Y/Z | Kiểu | D/ / |
Khoảng cách từ mũi trục chính đến bàn | mm | 100-600 |
Đường tâm trục chính tới cột | mm | 570 |
Bàn | ||
Kích thước bàn | mm | 1900x450 (tùy chọn: 2200x450) |
Rãnh chữ T (độ rộng x số rãnh x bước) | mm | 18x3x100 |
Trục chính | ||
Truyền động | Kiểu | Đai (tùy chọn: trực tiếp) |
Tốc độ | Vòng/phút | 8000 (tùy chọn: 10000) |
Độ côn | Kiểu | BT40 (tùy chọn: BT50) |
Động cơ | ||
Công suất động cơ chính | HP | 7.5/11 (tùy chọn: 11/15) |
Công suất động cơ trục X/Y/Z | KW | 1.45/1.45/1.45 (Siemens 828D) 1.7/1.7/1.7 (Syntec 6MA-E) 1.4/1.4/1.4 (Fagor 8055i FL) 1.4/1.4/1.4 (Fanuc Oi-MF Plus) |
Tốc độ | ||
Tốc độ tiến dao trục X/Y/Z | mm/phút | 0-3000 |
Tốc độ tiến dao nhanh trục X/Y/Z | mm/phút | 5000 |
Đài dao (tùy chọn) | ||
Khả năng chứa dao |
| 20 (tùy chọn: 24, 30) |
Đường kính dao lớn nhất | mm | Æ80/BT40 (tùy chọn: Æ120/BT50) |
Chiều dài dao lớn nhất | mm | 300 |
Trọng lượng dao lớn nhất | kg | 8/BT40 (tùy chọn: 16/BT50) |
Máy | ||
Trọng lượng tịnh | Kg | 4200 |
Danh mục phụ kiện tiêu chuẩn máy phay giường CNC model YSM-VB1600:
- Thanh kéo
- Dụng cụ và hộp dụng cụ
- Nắp che bằng thép trên trục X
- Nắp che bằng thép phía trước trên trục Y
- Nắp che ống thổi có cánh phía sau trên trục Y
- Nắp che ống thổi có cánh bên dưới trên trục Z
- Đèn làm việc và đèn tín hiệu 3 màu
- Hệ thống bôi trơn tự động
- Bộ biến đổi nhiệt cho tủ điện
- Tay quay phát xung (MPG)
- Bảng điều khiển loại cao cấp
- Hệ thống thổi khí trục chính
- Thiết bị làm mát dầu trục chính
- Súng làm mát và ống nối khí
- Tấm chắn bàn làm việc
- Tấm chắn bắn phía sau
- Vít bi đôi trục X/Y/Z
- Bộ giải mã xung trục X/Y/Z
- Khay chứa phoi
- Hệ thống làm mát (bơm 1/8HP)
Danh mục phụ kiện tùy chọn máy phay giường CNC model YSM-VB1600:
- Tấm chắn bắn toàn bộ
- Đài dao với bộ thay dao tự động ATC
- Thiết bị đo chiều dài dao tự động
- Thiết bị đo tọa độ phôi tự động

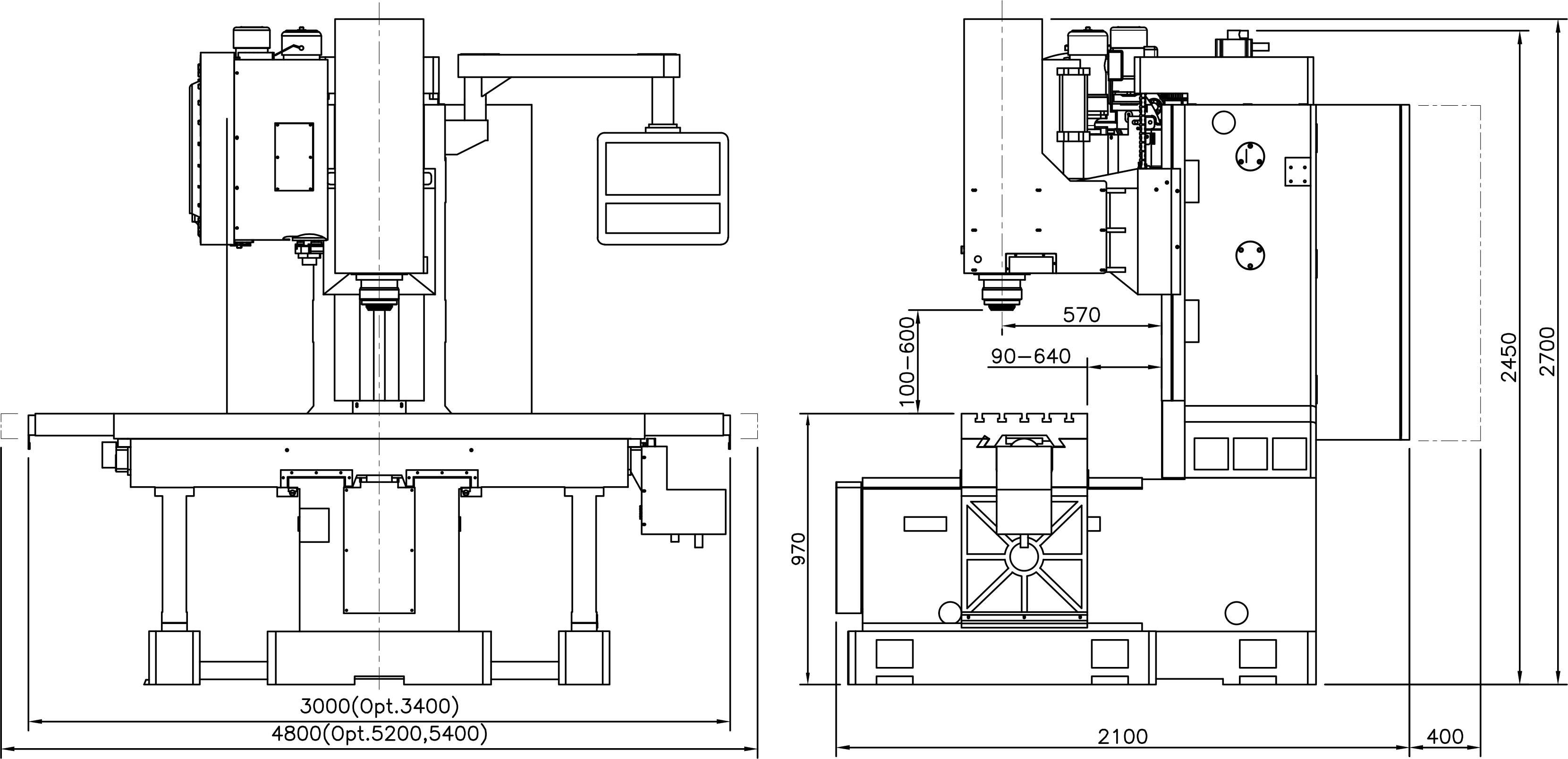

Kích thước máy phay giường CNC model YSM-VB1600:
