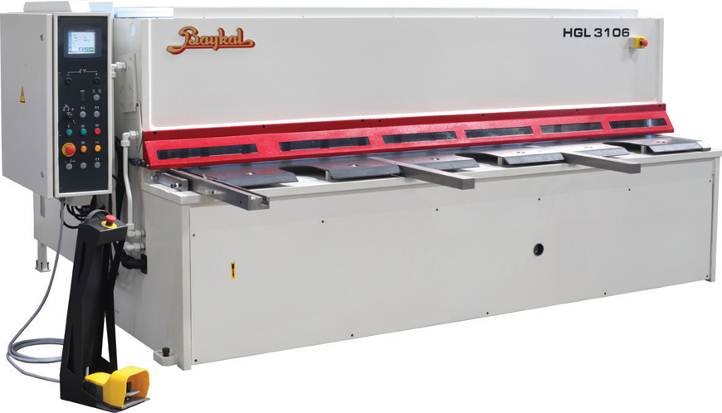

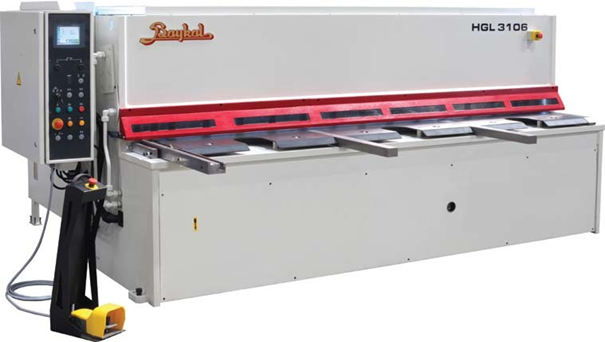

Hình ảnh máy cắt tôn thủy lực Baykal HGL 3106
Máy cắt tôn thủy lực Baykal HGL 3106 phù hợp với các xưởng gia công kim loại tấm, đơn vị sản xuất vỏ tủ điện, thang máng cáp, kết cấu tấm, vỏ thiết bị và các nhà máy cần cắt thép tấm theo kích thước ổn định. Dòng HGL sử dụng kiểu góc cắt cố định, phù hợp với nhu cầu cắt tấm phổ biến, cần máy thủy lực có kết cấu cứng vững, thao tác vận hành đơn giản và chi phí bảo trì hợp lý.
Với chiều dài cắt khoảng 3060 mm, khả năng cắt thép 6 mm, khung hàn thép cứng vững, cữ chặn sau kiểu xoay và cơ cấu điều chỉnh khe hở lưỡi cắt nhanh, Baykal HGL 3106 là lựa chọn phù hợp cho doanh nghiệp cần đầu tư máy cắt tôn thủy lực phục vụ sản xuất lâu dài. Để chọn đúng model, xưởng cần xác định rõ loại vật liệu, chiều dày tấm, chiều dài cắt, sản lượng và yêu cầu độ chính xác sau cắt.
Đặc điểm kỹ thuật máy
- Khung được hàn bằng thép cho độ cứng tối đa và cắt chính xác.
- Dầm trên và bàn có kết cấu dạng khung hộp.
- Cơ chế điều chỉnh khe hở lưỡi cắt nhanh.
- Hệ thống cữ chăn sau kiểu xoay cho phép cắt tấm dài hơn khả năng tối đa cho phép của cữ chặn sau.
- Chiều dài hành trình có thể điều chỉnh để tăng số lượng hành trình khi chiều dài cắt ngắn
- Hệ thống thủy lực nhỏ gọn giúp bảo trì nhanh.
- Xy lanh thủy lực kết nối với nhau dể dàng.
- Hệ thống chân kẹp thủy lực.
- Hệ thống bảo vệ quá tải.
2. Thông số kỹ thuật
Model | Khả năng cắt | Chiều dài cắt | Góc cắt | Công suất động cơ | Số chân kẹp | Số hành trình/ phút | Dung tích thùng thủy lực | Hành trình cữ chặn sau | Công suất động cơ cữ chặn sau | Trọng lượng máy | A | B | C | D | E | G | H | |
≤ 450 /mm2 | ≤ 700 /mm2 | |||||||||||||||||
mm | mm | mm | góc | Kw | cái | Lần/ph | Lít | mm | Kw | Tấn | mm | mm | mm | mm | mm | mm | mm | |
HGL 2600x6 | 6 | 4 | 2560 | 1.6° | 11 | 15 | 24 | 160 | 750 | 0.37 | 4.7 | 2760 | 3450 | 430 | 1650 | 490 | 1050 | 350 |
HGL 3100x6 | 6 | 4 | 3060 | 1.6° | 11 | 17 | 20 | 160 | 750 | 0.37 | 5.5 | 3260 | 3480 | 430 | 1800 | 450 | 1050 | 350 |
HGL 3100x8 | 8 | 5 | 3060 | 1.8° | 15 | 17 | 13 | 160 | 750 | 0.37 | 6.45 | 3305 | 3520 | 430 | 1920 | 415 | 1050 | 350 |
HGL 3700x6 | 6 | 4 | 3660 | 1.2° | 11 | 20 | 18 | 160 | 750 | 0.37 | 7.3 | 3965 | 3540 | 430 | 1965 | 365 | 1050 | 350 |
HGL 4100x6 | 6 | 4 | 4060 | 1.2° | 11 | 23 | 12 | 160 | 750 | 0.37 | 9.4 | 4305 | 3580 | 430 | 2350 | 220 | 1050 | 350 |
3. Hình ảnh các trang bị trên (tiêu chuẩn và lựa chọn)
 |
|

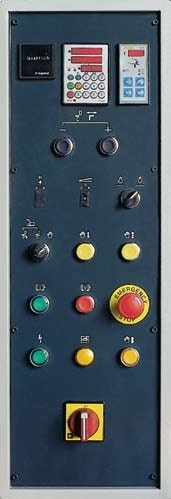

Điều chỉnh khe hở lưỡi cắt bằng tay | Bảng điều khiển |
 |  |

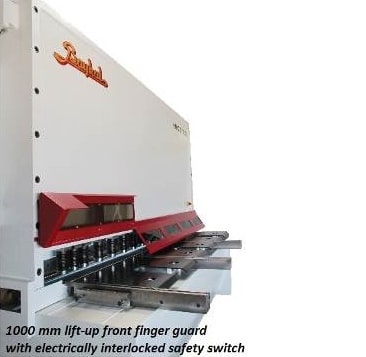

Hệ thống bảo vệ an toàn ngón tay (lựa chọn) | Điều chỉnh khe hở lưỡi cắt bằng động cơ (lựa chọn) |
|
|
Cữ góc (lực chọn) | Giá đỡ trước có chia vạch (lựa chọn) |
 |  |

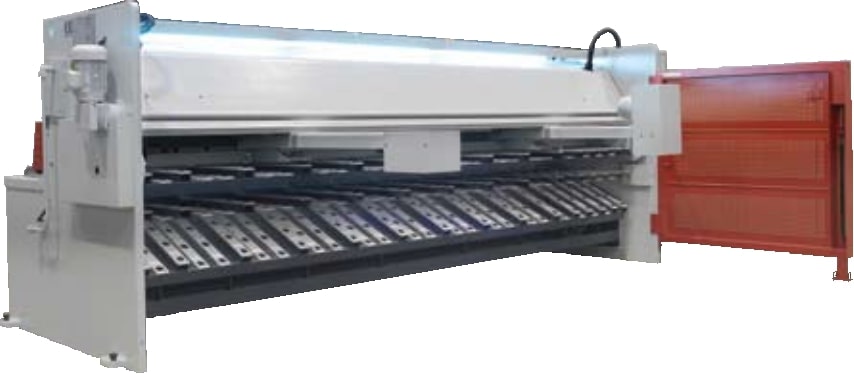

Hệ thống đỡ tấm khí nén với di chuyển kiểu bi vạn năng (lựa chọn) | Bộ điều khiển Delem DAC310 |
 |  |

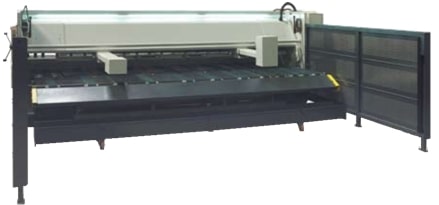

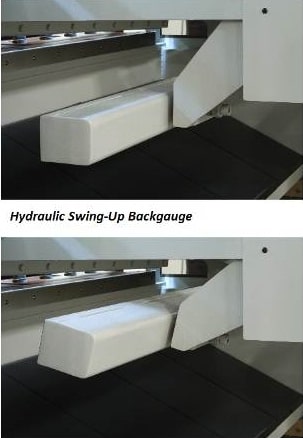

Hệ thống đỡ tấm khí nén và băng tải (lựa chọn) | Cơ cấu xoay cữ chặn sau thủy lực (lựa chọn) |
4. Danh mục phụ kiện tiêu
- Lưỡi cắt hợp kim đặc biệt có tuổi thọ cao
- Lưỡi cắt trên cùng: hai lưỡi cắt
- Lưỡi dưới: bốn cạnh cắt
- Trang bị cữ chặn sau có hành trình 750 mm với trục vít me bi có độ chính xác 0,1mm
- Bộ hiển thị số vị trí cữ chặn sau
- Bộ đếm số hành trình
- Bàn đạp chân
- Tay đỡ hình vuông có chiều dài 1 mét với vạch chia
- Bàn làm việc với các tấm đệm, rãnh tay và bi lăn giúp di chuyển tấm nhẹ nhàng
- Nút dừng khẩn cấp
- Đèn chiếu sáng huỳnh quang
- Bộ phận bảo vệ ngón tay trước và bộ phận bảo vệ họng bên
